a. mengetahui cara menambah kapasitas memori
2. Alat dan Bahan [kembali]

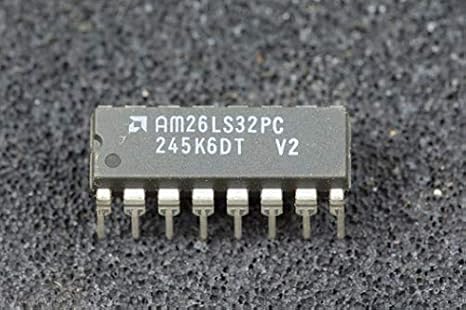

a. RAM 16x8 Bit
RAM adalah berasal dari singkatan Random Access Memory, RAM yaitu suatu memori tempat penyimpanan data sementara, ketika saat komputer dijalankan dan dapat diakses secara acak (random).
Fungsi RAM adalah mempercepat pemeprosesan data pada PC atau komputer. Semakin besar RAM yang dimiliki maka akan semakin cepat pula komputer tersebut. RAM bisa mempercepat kinerja dari komputer, sebab RAM menyediakan ruang penyimpanan sementara untuk komputer. Dalam menyimpan data-data yang mudah diambil sehingga dapat mempercepat loading data serta program yang diakses.
Bentuk RAM pada PC secara fisiknya yaitu seperti rangkaian elektronik semacam chip. Untuk memasang RAM ke PC yaitu dengan memasukannya ke slot RAM pada Motherboard, Jenis dari slot RAM juga bermacam-macam tergantung jenis RAM-nya.
b. Gerbang NOT
Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus bernilai Logika 1. Gerbang NOT biasanya dilambangkan dengan simbol minus (“-“) di atas Variabel Inputnya.
3. Dasar Teori [kembali]
Ketika suatu aplikasi membutuhkan RAM atau ROM dengan kapasitas yang lebih besar dari yang tersedia pada single chip, bisa dengan menggunakan lebih dari satu chip. Peningkatan kapasitass dapat berupa peningkatan word size atau peningkatan nomor lokasi memori.
untuk meningkatkan word size pada chip RAM 16X4 dari empat bit menjadi 8 bit ditunjukkan pada gambar. Dari gambar tersebut menunjukkan dua buah chip RAM digunakan untuk mendapatkan efek yang diinginkan. kedua chip akan dipilih atau tidak dipilih secara bersamaan. sehingga, input menentukan apakah operasi dari kedua chip itu 'read' atau 'write'. Kedua chip memilih operasi 'read' atau 'write' secara bersamaan. Lokasi memori sesuai dengan berbagai alamat penyimpanan input empat higher-order bits dalam kasus RAM-1 dan empat lower-order bits dalam kasus RAM-2. Intinya setiap RAM menyimpan setengah kata. karena input alamat umum sama, lokasi masing-masing chip diakses pada waktu yang bersamaan.
Pengembangan lokasi memori. Gambar menunjukkan bagaimana lebih dari satu chip memori dapat digunakan untuk menambahkan nomor dari lokasi memori. misalkan kita menggunakan dua chip 16 x 8 untuk mendapatkan chip 32 x 8. Chip 32x8 memerlukan lima alamat input. Empat dari lima alamat input selain alamat bit MSB adalah untuk umum pada setiap chip 16 x 8. bit MSB menggunakan input dari satu chip secara langsung dan input yang chip lainnya setelah pembalikan (inversi).
setengah dari lokasi memori pertama sesuai untuk alamat input 00000 sampai 01111. Alamat MSB bit adalahh '0', dengan hasil RAM-1 dipilih dan RAM-2 tidak dipilih. untuk alamat sisa input dari 10000 sampai 11111, RAM-1 tidak dipilih sedangkan RAM-2 dipilih. Jadi, secara keseluruhan terdapat 32 lokasi, 16 pada RAM-1 dan 16 pada RAM-2. Secara keseluruhan kapasitasnya adalah 32x8
4. Percobaan [kembali]
Pada rangkaian tersebut, RAM 32x8 Bit merupakan pengembangan dari chip RAM 16x8 bit sebanyak 2 buah. Chip 32x8 memerlukan lima alamat input. Empat dari lima alamat input selain alamat bit MSB adalah untuk umum pada setiap chip 16 x 8. bit MSB menggunakan input dari satu chip secara langsung dan input yang chip lainnya setelah pembalikan (inversi).
setengah dari lokasi memori pertama sesuai untuk alamat input 00000 sampai 01111. Alamat MSB bit adalahh '0', dengan hasil RAM-1 dipilih dan RAM-2 tidak dipilih. untuk alamat sisa input dari 10000 sampai 11111, RAM-1 tidak dipilih sedangkan RAM-2 dipilih. Jadi, secara keseluruhan terdapat 32 lokasi, 16 pada RAM-1 dan 16 pada RAM-2. Secara keseluruhan kapasitasnya adalah 32x8
